KiCad

KiCad je open source softwarový balík pro automatizaci elektronického návrhu (EDA). Programy zvládají zachycení schémat a rozvržení desek plošných spojů s výstupem Gerber a IPC-2581.

Nabízí funkce pro tvorbu schémat, simulaci integrovaných obvodů, návrh desek plošných spojů (PCB), 3D vizualizaci a tisk či export dat do celé řady formátů. KiCad také obsahuje kvalitní knihovnu součástek s tisíci symbolů, rozměrových schémat a 3D modelů. KiCad má minimální systémové požadavky a běží na operačních systémech Linux, Windows a macOS.

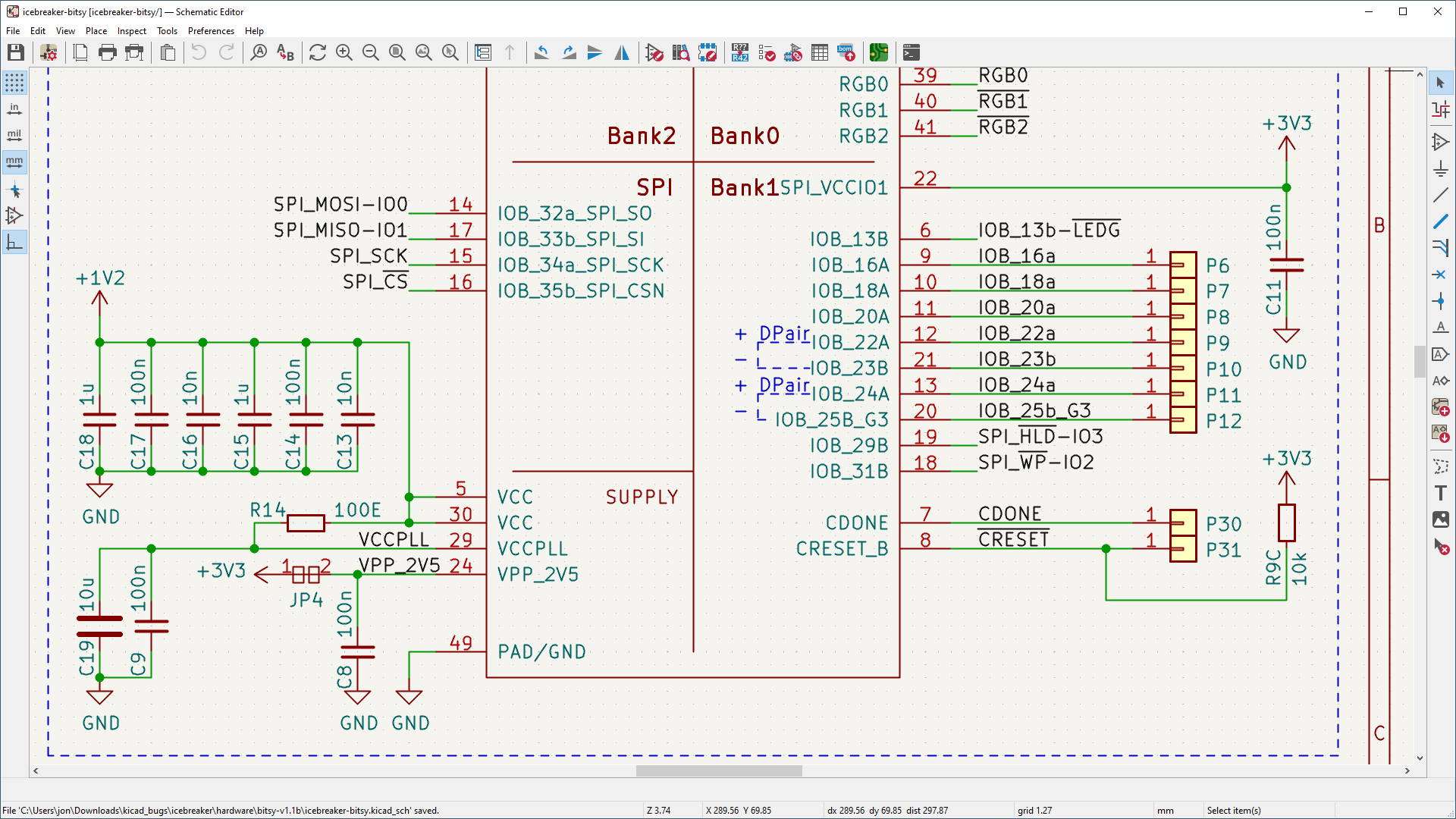

KiCad's Schematic Editor
podporuje vše od nejzákladnějších schémat až po složité hierarchické návrhy se stovkami listů. Vytvářejte si vlastní symboly nebo využijte některé z tisíců symbolů, které najdete v oficiální knihovně KiCad. Ověřte svůj návrh pomocí integrovaného simulátoru SPICE a nástroje pro kontrolu elektrických pravidel.

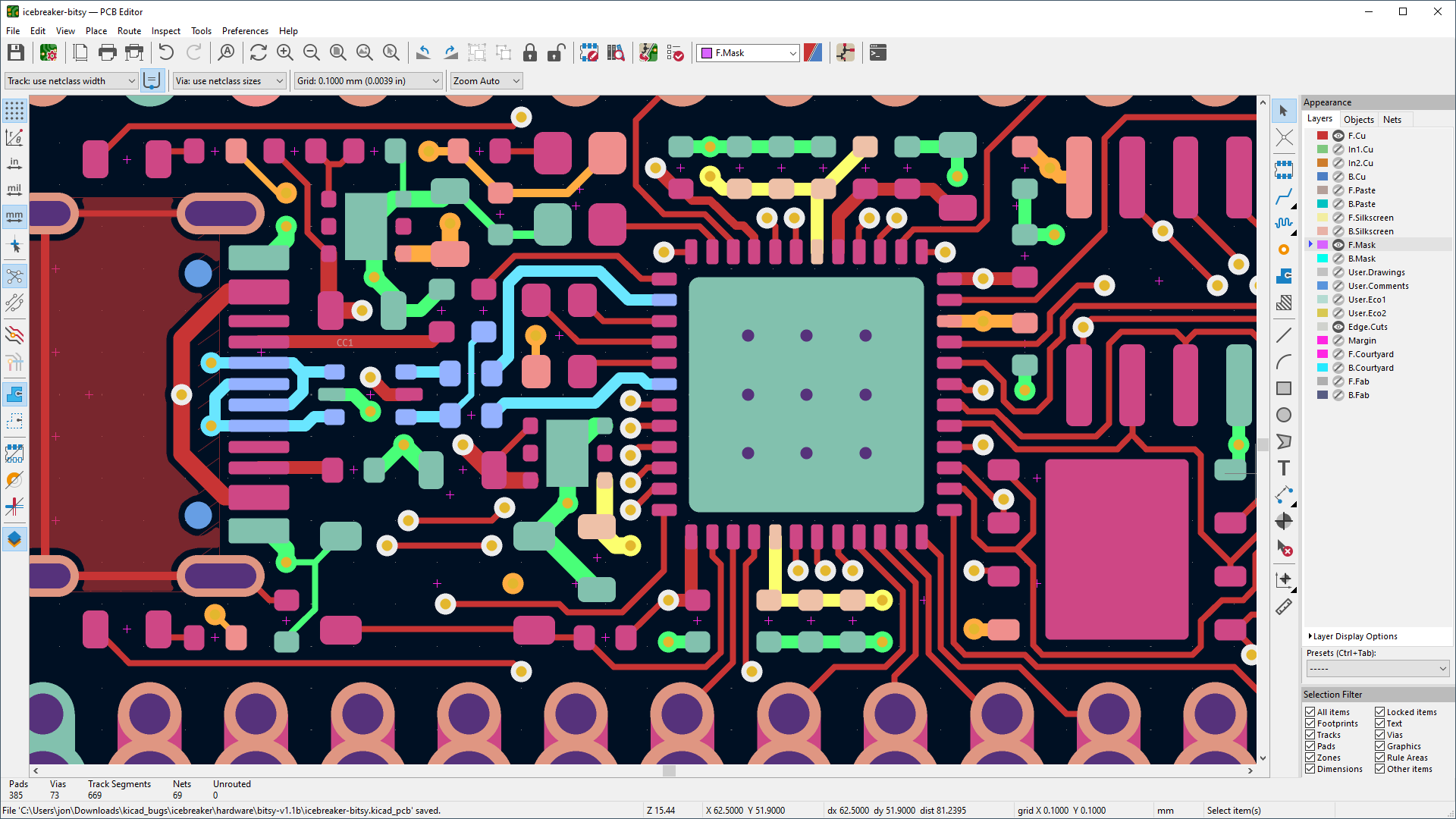

KiCad's PCB Editor
je dostatečně přístupný, aby vám usnadnil vytvoření prvního návrhu desek plošných spojů, a zároveň dostatečně výkonný pro složité moderní návrhy. Výkonný interaktivní router a vylepšené nástroje pro vizualizaci a výběr usnadňují úkoly rozvržení více než kdy dříve.

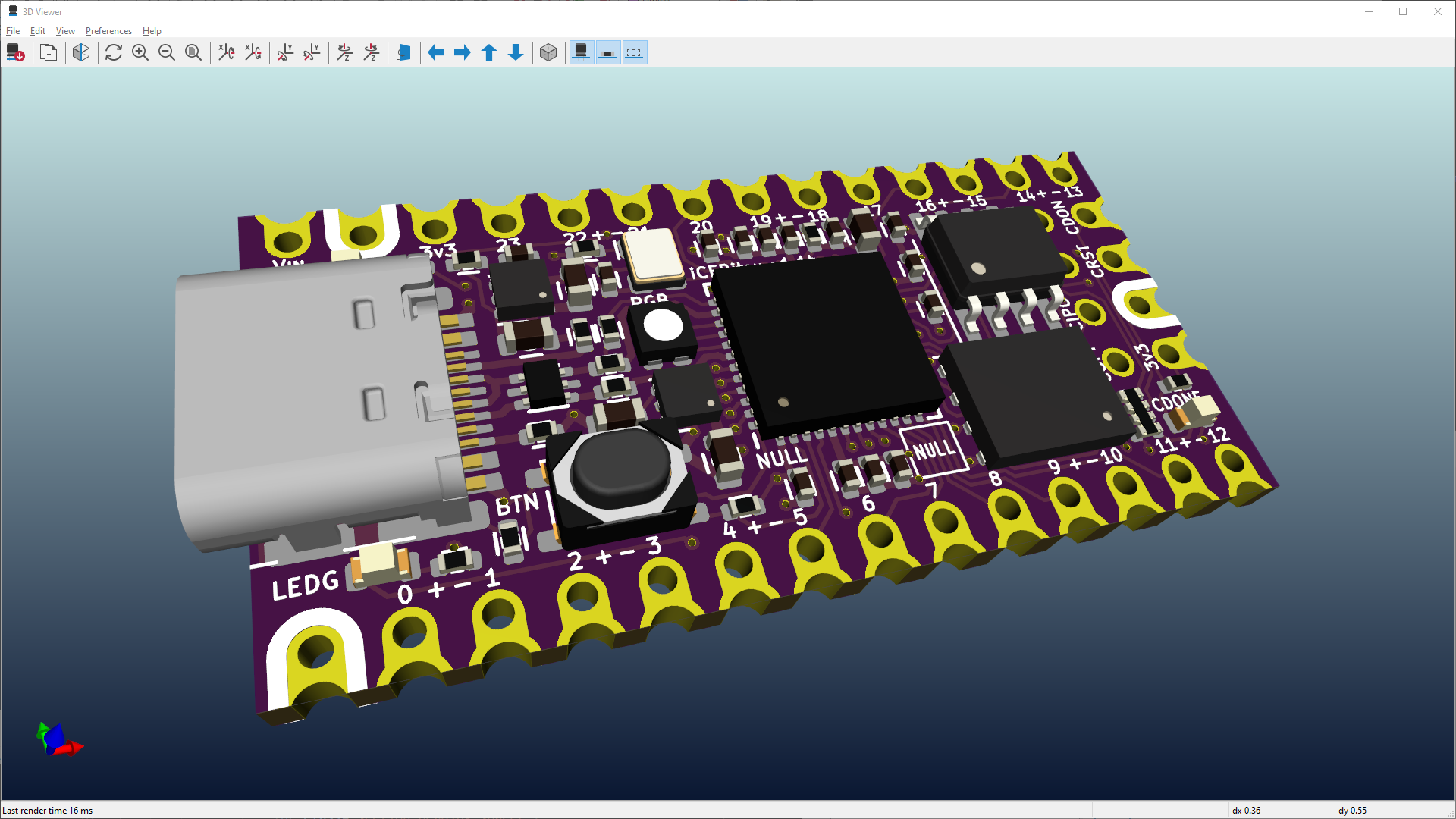

KiCad's 3D Viewer
umožňuje snadnou kontrolu vaší desky plošných spojů, kontrolu mechanického uložení a náhled hotového produktu. Vestavěný raytracer s přizpůsobitelným osvětlením dokáže vytvořit realistické obrázky, které předvedou vaši práci.
