Tabulky plochy výztuže

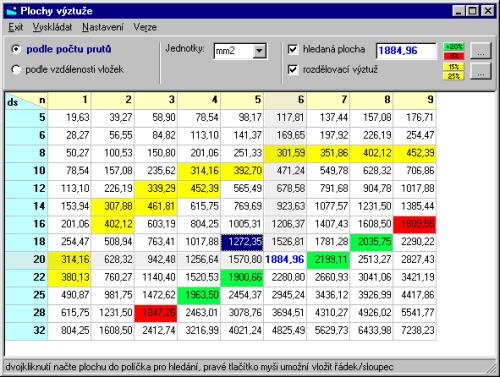

Tabulky plochy betonářské výztuže jsou jednou ze základních pomůcek používaných při statickém návrhu železobetonových konstrukcí. Program umožňuje zobrazení tabulky seřazené podle počtu prutů nebo podle vzdálenosti mezi vložkami. Kromě toho umožňuje vyhledání plochy v zadané toleranci k ploše vypočtené ze statického výpočtu s danou tolerancí.

Základní funkce programu:

• Přepínač zobrazení podle počtu prutů nebo podle vzdálenosti
• Volba jednotek mm2, cm2, m2
• Grafické zvýraznění plochy větší nebo menší než hledaná s odchylkou n procent
• Zvýraznění odpovídající rozdělovací výztuže
• Volitelné zobrazení hmotnosti jednoho prutu
• Do sloupce profilů a do počtu prutů / vzdáleností lze zadat vlastní hodnoty (např. pruty á 70mm)
• Volitelný počet desetinných míst zobrazení
• Volitelné barvy zobrazení klepnutím na barevná tlačítka
• Pomocí pravého tlačítka myši se vyvolá menu umožňující vkládat a mazat řádky a sloupce tabulky
• Dvojitým kliknutím na některém políčku je hodnota z tabulky ?natažena? do políčka pro hledání ploch a pro vyskládání

Funkce vyskládání plochy kombinací různých profilů:

• požadovaná plocha = plocha dle statického výpočtu
• tolerance výsledku = povolená přesnost výsledné hodnoty
• použité profily výztuže = omezení nejmenšího a největšího profilu v kombinaci
• počet prutů = nejmenší a největší přípustné množství výztužných vložek
• maximální počet řešení = kolik kombinací má program vyhledat

Program najde všechny kombinace výztužných vložek odpovídající výše uvedeným parametrům. V případě, že po spuštění výpočtu nejsou nalezena žádná řešení, je nutné provést některou z následujících úprav zadání:

• zvětšit tolerance řešení
• zvětšit rozsah použitých profilů
• zvětšit počet povolených prutů
